Zastosowanie
Zawory regulacyjne współosiowe stosowane są w układach pomiarowych i roboczych zarówno dla czynników gazowych jak i ciekłych. Są wykonane w dwóch podstawowych wersjach materiałowych tj. ze stopu Al. I stali CrNi. Na żądanie mogą być wykonywane z innych materiałów.
Dopuszczalne ciśnienie robocze wynosi 1,0 MPa. Temperatura robocza 363 K.

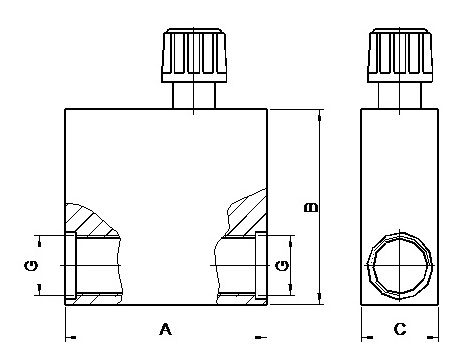

Wymiar | Zakres regulacji | Gwint, G cale | Wymiary, mm | |||
|---|---|---|---|---|---|---|
| Woda m³/h | Powietrze m³/h | A | B | C | ||
| 10 | 0,025 | 0,4 | 3/8 | 58 | 50 | 22 |
| 0,040 | 0,7 | |||||
| 0,063 | 1,1 | |||||
| - | 1,8 | |||||
| 15 | 0,10 | 1,7 | 1/2 | 60 | 63 | 25 |
| 0,16 | 3,0 | |||||
| 0,25 | 4,5 | |||||
| - | 7,0 | |||||
| 20 | 0,40 | 7,0 | 3/4 | 80 | 85 | 35 |
| 0,63 | 11,0 | |||||
| 1,0 | 18,0 | |||||
| - | 30,0 | |||||
| 25 | 1,0 | 17,0 | 1 | 100 | 105 | 40 |
| 1,6 | 30,0 | |||||
| 2,5 | 45,0 | |||||
| - | 70,0 | |||||
| 40 | 2,5 | 40,0 | 1 1/2 | 120 | 139 | 54 |
| 4,0 | 70,0 | |||||
| 6,3 | 110,0 | |||||
| - | 180,0 | |||||
| 50 | 4,0 | 70,0 | 2 | 157 | 163 | 65 |
| 6,3 | 110,0 | |||||
| 10,0 | 180,0 | |||||
| - | 300,0 | |||||
| 65 | 10,0 | 110,0 | 2 1/2 | 195 | 195 | 80 |
| 16,0 | 300,0 | |||||
| - | 450,0 | |||||
| 80 | 25,0 | 400,0 | 3 | 221 | 228 | 96 |
| – | 700,0 | |||||
