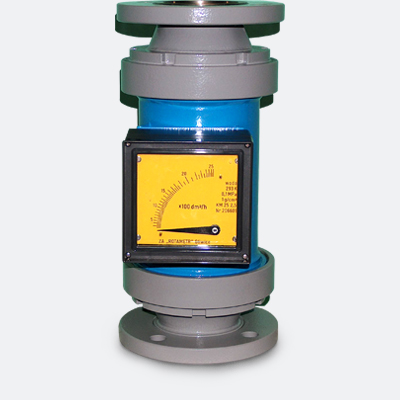

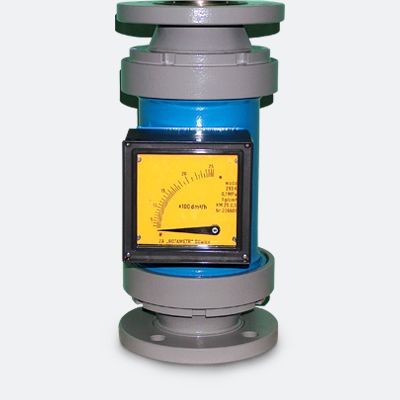

Rotametr metalowy typu KM, KM1G, KM2G, KME

Przepływomierze pływakowe są przeznaczone do pomiaru objętości lub masy cieczy i gazów w przewodach zamkniętych. Standardowo wykonuje się przepływomierze:

KM - z odczytem miejscowym
KM 1G - z odczytem miejscowym i sygnalizacją 1 punktową
KM 2G - z odczytem miejscowym i sygnalizacją 2 punktową
KME - z odczytem miejscowym i elektrycznym sygnałem wyjściowym

Dane techniczne

Ciśnienie robocze 4/10 MPa
Temperatura robocza -30÷+250°C
Temperatura otoczenia -40÷+80°C
Długość podziałki 100 mm/90°
Skok pływaka 25/35 mm
Przyłącza kołnierzowe DIN 2501

Zakresy pomiarowe

Każdy rotametr jest wzorcowany oddzielnie. Podane zakresy pomiarowe i wartości strat ciśnienia dotyczą wykonania pływaka ze stali Cr-Ni. Przy pomiarach przepływu gazu nadciśnienie na wlocie przepływomierza powinno w przybliżeniu pięciokrotnie przewyższać stratę ciśnienia.

D_N	Wymiary rury	Woda 15°C [dm³/h]	Powietrze 20°C, 101,3 kPa [m³/h]	Strata ciśnienia [kPa]
15	0,025	2,5..25	0,09..0,9	1,2
	0,040	4..40	0,13..1,3	1,2
	0,063	6,3..63	0,2..2	1,2
	0,10	10..100	0,33..3,3	1,2
	0,16	16..160	0,53..5,3	1,2
	0,25	25..250	0,77..7,7	2,1
	0,40	40..400	1,2..12	2,1
	0,63	63..630	2..20	2,1
25	1	100..1000	3..30	3,4
	1,6	160..1600	5..50	3,4
	2,5	250..2500	7..70	3,4
	4	400..4000	12..120	3,5
50	4	400..4000	12..120	5,1
	6,3	630..6300	19..190	5,1
	10	1000..10000	30..300	5,1
	16	1600..16000	50..500	5,1
80	16	1600..16000	50..500	4,7
	25	2500..25000	75..750	4,7
	40	4000..40000	120..1200	5,1
100	40	4000..40000	–	–
	63	6300..63000	–	–
	100	10000..100000	–	–

Materiały konstrukcyjne

Przyłącza i korpus: stal Cr-Ni, kołnierze: stal zwykła
Wskaźnik: tworzywo sztuczne lub metal

Podgrzewacz

Materiał stal Cr-Ni
Czynnik grzewczy gaz lub ciecz
Ciśnienie zasilania 0,6 MPa
Temperatura czynnika -40÷+130°C
Przyłącze gwint wewn. R¼

Typ KM1G i KM2G

Z jedno- lub dwupunktową sygnalizacją wartości granicznej - 1 lub 2 czujniki otworowe typ SJ 2-N
Rezystancja wejścia 8V, DC (R ok. 1 kΩ)
Indukcyjność własna 29 µH
Pojemność własna 20 nF
Sygnał prądowy >=3 mA (1);
Stopień ochrony IP 67

Typ KME

Napięcie robocze 12 V do 24 V
Prąd zasilania około 25 mA
Złącze wtykowe okrągłe max przewód 1,5 mm2
Sygnał wyjściowy
Dobór sygnału 0÷20 mA, 4÷20 mA, inne
Obciążenie trzy zakresy lub war. rob. 0÷1000 Ω, 24 V; 0÷200 Ω, 12 V

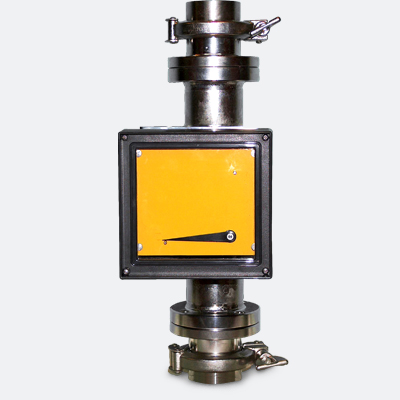

Rotametry metalowe typu KM. Przykłady przyłączy specjalnych.
