Rotametry tworzywowe z przyłączem gwintowym (na życzenie Klienta możliwe jest wykonanie rotametru z innymi przyłączami),
- montaż pionowy,
- klasa dokładności: 4%,
- warunki dopuszczalne:
- materiał pływaka: ABS, materiał rurki: poliwęglan, pręt prowadzący wykonany jest ze stali kwasoodpornej,
- odczyt bezpośrednio na skali. Odczytu dokonuje się na największej średnicy pływaka.

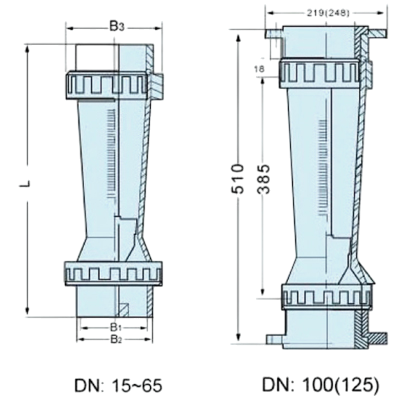

| DN (mm) | Wymiary (mm) | |||
|---|---|---|---|---|
| L | B₁ | B₂ | B₃ | |
| 15 | 220 | 20 | 26 | 51 |
| 25 | 230 | 32 | 39 | 60 |
| 32 | 290 | 40 | 49 | 72 |
| 50 | 350 | 63 | 73 | 98 |
| 65 | 420 | 75 | 88 | 122 |
| 100 | 547 | – | – | – |
| 125 | 547 | – | – | – |
| 150 | 547 | – | – | – |
| DN (mm) | Zakresy pomiarowe woda m³/h | Typ przyłącza | |
|---|---|---|---|
| 15 | 10 – 100 l/h | R 1/2″ R 3/4″ | |
| 16 – 160 l/h | |||
| 25 – 250 l/h | |||
| 40 – 400 l/h | |||
| 60 – 600 l/h | |||
| 100 – 1000 l/h | |||
| 25 | 0,1 – 1 | R 3/4″ | |
| 0,16 – 1,6 | |||
| 0,25 – 2,5 | |||
| 32 | 0,4 – 4 | R 1″ | |
| 0,6 – 6 | |||
| 50 | 0,4 – 4 | R 2″ | |
| 0,6 – 6 | |||
| 1 – 10 | |||
| 1,6 – 16 | |||
| 65 | 5 – 25 | R 2 1/2″ | |
| 8 – 40 | |||
| 12 – 60 | |||
| 100 | 12 – 60 | przyłącza kołnierzowe | średnica podziałowa otworów: 180 mm |
| 18 – 90 | |||
| 20 – 120 | |||
| 125 | 25 – 150 | przyłącza kołnierzowe | średnica podziałowa otworów: 210 mm |
| 30 – 180 | |||
| 150 | 12 – 60 | przyłącza kołnierzowe | średnica podziałowa otworów: 240 mm |
| 18 – 90 | |||
| 20 – 120 | |||
| 25 – 150 | |||
| 30 – 180 | |||
