Rotametr szklany typu RUG jest przeznaczony do pomiaru strumienia objętości gazów neutralnych używanych do wytworzenia atmosfery ochronnej przy cięciu plazmowym lub spawaniu. Konstrukcyjnie rotametr RUG jest przystosowany do osadzania w gnieździe specjalnego reduktora butlowego. Mikrorotametr RUG może być również stosowany w instalacji innego rodzaju, przy czym zwarta i estetyczna budowa zapewnia jego szczególną przydatność jako wyposażenia różnych agregatów przemysłowych i laboratoryjnych.
Zakresy pomiarowe dla powietrza
| Typ rotametru | Zakresy pomiarowe m³/h | |
|---|---|---|
| min | max | |
| RUG–061 | 0,05 | 0,4 |
| RUG–062 | 0,25 | 1,0 |
| RUG–063 | 0,25 | 1,0 |
| RUG–064 | 0,2 | 1,8 |
| RUG–065 | 0,5 | 2,0 |
Zakresy pomiarowe dla typowych gazów używanych w spawalnictwie
| Typ rotametru | Gaz | Ciśnienie robocze, Pa | Zakresy pomiarowe dm³/min | Temperatura dopuszczalna, K | |
|---|---|---|---|---|---|
| min | max | ||||
| RUG–061 | wodór | 392,3 | 10 | 50 | 323 |
| RUG–062 | argon | 245,2 | 5 | 20 | |
| RUG–063 | dwutlenek węgla | 245,2 | 5 | 20 | |
| RUG–062/063 | dwutlenek węgla + argon | 245,2 | 5 | 20 | |
| RUG–064 | azot | 392,3 | 8 | 60 | |
| RUG–065 | argon | 392,4 | 14 | 60 | |
Dokładność wskazań
Rotametry typu RUG wykonane są w klasie dokładności 2,5 ze świadectwem sprawdzenia z naszego Laboratorium.
Konstrukcja

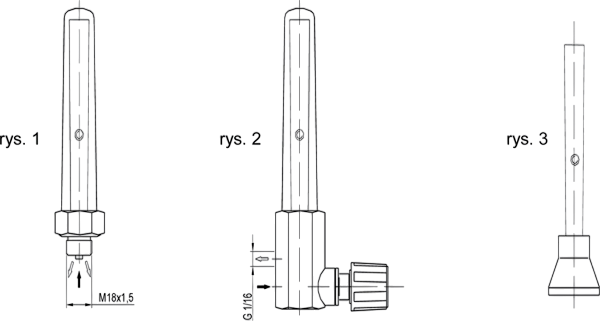

Zasadniczymi częściami rotametru są stożkowa rurka osadzona na końcówce z uszczelkami pierścieniowymi i pływak. Korpus wykonany jest z mosiądzu natomiast osłona z tworzywa sztucznego umożliwiająca dobrą widoczność kulki w rurce pomiarowej (rys. 1).
Zespoły pomiarowe w komplecie ze specjalną nasadką mogą pełnić funkcję próbników szczelności (rys. 3) układów spawalniczych np. palników.
Na życzenie Klienta istnieje możliwość wykonania specjalnego na inne gazy.
Rotametr może być również wyposażony w gniazdo z zaworem (rys. 2, przyłącza wychodzące z gniazda na wąż elastyczny).

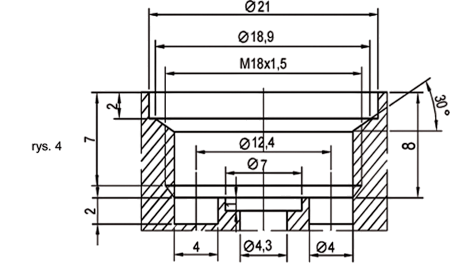

Kształt i wymiary gniazda
